Das Vier-Säulen-Energiesystem: Wie Solarthermie, PV, Speicher und Wärmepumpe zusammenspielen

Immer mehr Eigentümer in Deutschland stehen vor einer typischen Modernisierungssituation: Auf dem Dach arbeitet bereits eine funktionierende Solarthermieanlage aus den 2000er- oder 2010er-Jahren. Nun soll die alte Öl- oder Gasheizung durch eine moderne Luft-Wasser- oder Sole-Wasser-Wärmepumpe ersetzt werden, flankiert von einer neuen Photovoltaikanlage und einem Batteriespeicher.

Die zentrale Frage lautet: Wie arbeiten diese vier Systemkomponenten im Alltag zusammen, und lohnt sich die komplexe Kombination technisch wie finanziell?

Grundsätzlich ergänzen sich thermische und elektrische Solarenergienutzung hervorragend, sofern Regelung und Hydraulik präzise aufeinander abgestimmt sind. Während die Photovoltaikanlage universell nutzbaren Strom für den Haushalt, die Solaranlage mit Batteriespeicher und die Wärmepumpe liefert, erzeugt die Solarthermie direkt heißes Wasser für die Trinkwassererwärmung und Heizungsunterstützung.

Das Zusammenspiel im Jahresverlauf: Sommer, Übergangszeit und Winter

Der physikalische Nutzen des Gesamtsystems verschiebt sich über die vier Jahreszeiten grundlegend:

1. Hochsommer (Juni bis August): Die Solarthermie erbringt Höchstleistungen und erwärmt den Pufferspeicher für Wärmepumpen auf 65 bis 80 °C. Die Wärmepumpe bleibt vollständig ausgeschaltet. Das spart wertvolle Betriebsstunden, verhindert ineffizientes Kurzzeit-Takten des Kompressors für bloßes Warmwasser und senkt den Stromverbrauch auf null. Der gesamte Ertrag der Photovoltaikanlage steht ungeschmälert für Haushaltsgeräte, die Speicherladung, Klimatisierung oder das Laden eines Elektroautos zur Verfügung.
2. Übergangszeit (März bis Mai und September bis Oktober): Hier entfaltet das Hybridsystem seinen größten Hebel. Die Solarthermie liefert Vorwärmung von 30 bis 45 °C in den unteren Speicherbereich. Die Wärmepumpe muss das Heizungswasser nur noch um wenige Kelvin anheben, was die Arbeitszahl (COP) sprunghaft verbessert. Gleichzeitig produziert die PV-Anlage ausreichend Überschuss, um den reduzierten Verdichterstrom der Wärmepumpe über die SG-Ready-Schnittstelle tagsüber nahezu komplett solar abzudecken.
3. Kernwinter (November bis Februar): Die Solarthermie liefert witterungsbedingt nur noch minimale Erträge (unter 10 % des Jahresertrags) und dient allenfalls als frostgeschützte Vorwärmung. Die Hauptheizlast trägt die Wärmepumpe. Da auch der PV-Ertrag im Winter geringer ausfällt, entscheidet ein intelligentes HEMS-System darüber, wie die kostbaren Kilowattstunden aus Sonnenenergie und Batteriespeicher aufgeteilt werden.

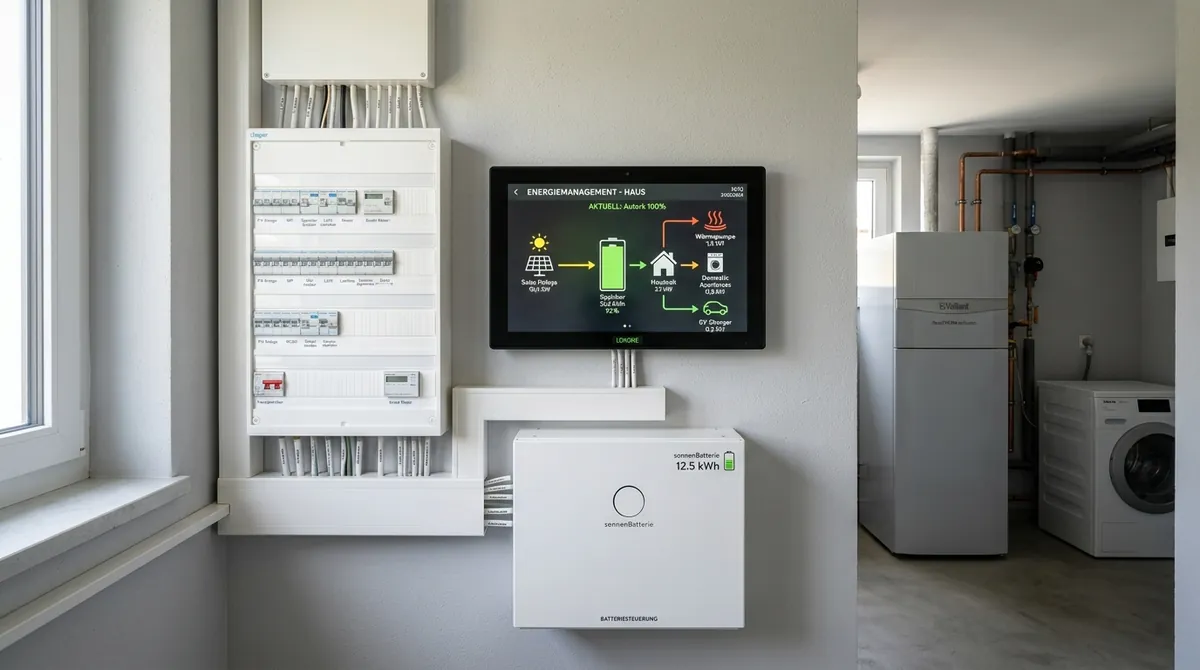

!HEMS Energiemanagement und Stromverteilung für Wärmepumpe und Speicher

Die Kaskade der Stromverteilung: Wie wird der Strom vorteilsmäßig verteilt?

Die Kernfrage vieler Hausbesitzer lautet: Wohin fließt der Solarstrom zuerst, wenn gleichzeitig der Kühlschrank läuft, die Batterie leer ist, das Haus Wärme anfordert und das E-Auto an der Wallbox hängt?

Ein intelligentes Home Energy Management System (HEMS) arbeitet nach einer festen ökonomischen Prioritätenkette. Maßstab ist stets die maximale finanzielle Vermeidung von teurem Netzstrombezug (34–38 Cent/kWh) gegenüber der vergleichsweise niedrigen Einspeisevergütung (ca. 7,5–8,0 Cent/kWh).

Die 5-Stufen-Prioritätenmatrix für die Stromverteilung

Besondere Steuerungslogik: Stromspeicher vs. Wärmepumpe

Ein häufiger Streitpunkt unter Fachleuten ist die Rangfolge zwischen Priorität 2 (Batteriespeicher) und Priorität 3 (Wärmepumpe):

• Warum der Batteriespeicher Vorrang hat: Ein typischer Hausspeicher mit 8 bis 12 kWh Kapazität deckt den Haushaltsstrom der Nacht ab. Würde man die Wärmepumpe vorziehen, wäre der Batteriespeicher bei bewölktem Himmel am Abend nicht voll. Nachts müsste teurer Netzstrom für Licht, Kühlschrank und Unterhaltungselektronik bezogen werden.
• Wann die Wärmepumpe vorgezogen wird (Wetterprognose-Steuerung): Erkennt das HEMS via Internet-Wetterbericht, dass am Nachmittag ohnehin 25 kWh Überschuss anfallen, wird die Ladeleistung des Heimspeichers gedrosselt und die Wärmepumpe parallel eingeschaltet, um das mittägliche Erzeugungsmaximum optimal abzufangen.
• Sperrzeit für die Batterieentladung in die Wärmepumpe: Um zu verhindern, dass die Wärmepumpe an kalten Winterabenden mit 3.500 Watt Leistungsaufnahme den kleinen 7-kWh-Hausspeicher innerhalb von zwei Stunden leersaugt, konfigurieren moderne Energiemanager eine Entladebegrenzung: Die Batterie speist vorrangig den Haushaltsstromkreis, während die Wärmepumpe in der Heizperiode nachts netzgeführt oder über einen Wärmepumpentarif betrieben wird.

Hydraulische Einbindung: Warum der multivalente Schichtspeicher unverzichtbar ist

Das beste Energiemanagementsystem scheitert, wenn die Heizungshydraulik fehlerhaft konstruiert ist. Die Kombination aus Solarthermie und Wärmepumpe stellt besondere Anforderungen an die Speichertechnik.

Wärmepumpen arbeiten am effizientesten bei niedrigen Vorlauftemperaturen (30 bis 40 °C für Fußbodenheizungen) und benötigen hohe Volumenströme. Solarthermiekollektoren hingegen liefern im Sommer und an sonnigen Tagen sehr hohe Vorlauftemperaturen von 60 bis 90 °C bei geringem Volumenstrom.

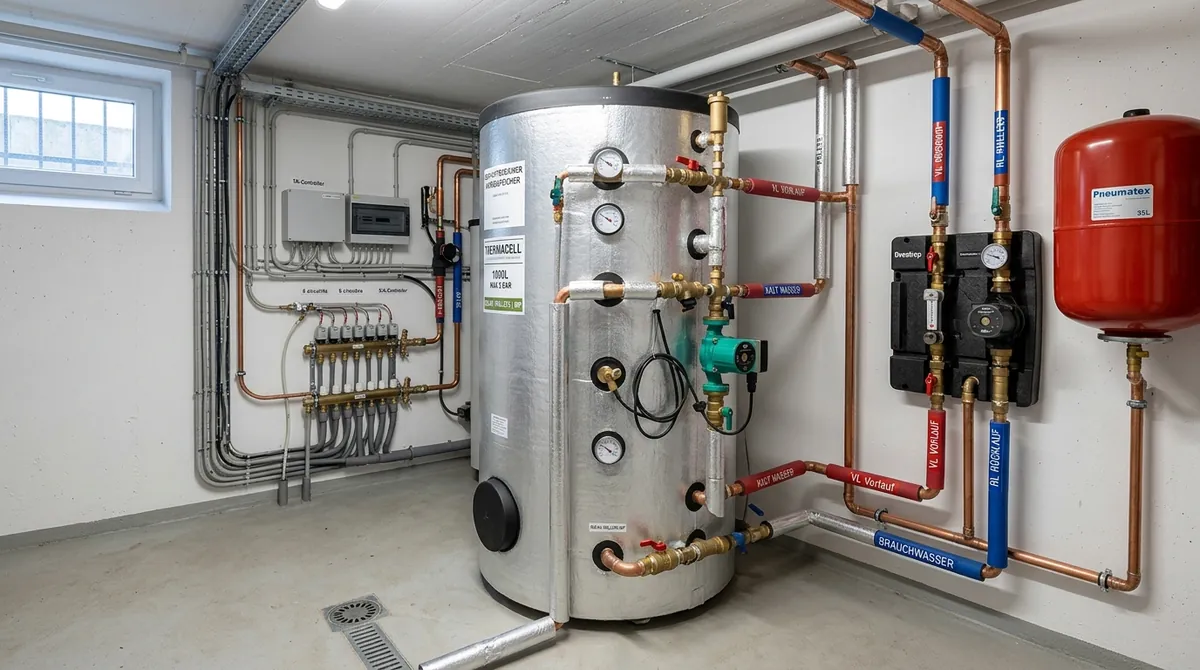

!Multivalenter Schichtenspeicher und Hydraulik für Solarthermie und Wärmepumpe

Das Schichtspeicher-Prinzip im Detail

Ein einfacher Standard-Pufferspeicher ist ungeeignet, da die starken Umwälzpumpen der Wärmepumpe das Wasser verwirbeln würden. Dadurch würde die wertvolle Hochtemperatur-Wärme der Solarthermie mit dem kühlen Rücklauf vermischt, was die Gesamteffizienz ruiniert.

Die Lösung ist ein multivalenter Schichtpufferspeicher mit integrierter Frischwasserstation (Kombispeicher):

1. Untere Zone (Kaltwasserbereich, 20–35 °C): Hier sitzt der Glattrohr-Wärmetauscher der Solarthermie. Da der Solarkollektor bereits Wärme abgeben kann, sobald er wenige Grad wärmer als das Kaltwasser ist, schaltet die Solarpumpe schon bei geringer Einstrahlung ein.
2. Mittlere Zone (Heizkreis-Niveau, 30–45 °C): Hier speist der Vorlauf der Wärmepumpe ein. Reicht die solare Vorwärmung von unten nicht aus, hebt die Wärmepumpe die Temperatur bedarfsgerecht an.
3. Obere Zone (Trinkwasser-Bereitschaft, 50–65 °C): Dieser Bereich wird bei starker Sonne primär durch die Solarthermie auf Zieltemperatur gebracht. Nur wenn die Sonne über mehrere Tage ausbleibt, schaltet die Wärmepumpe über ein Drei-Wege-Umschaltventil kurzzeitig in den Warmwassermodus, um die obere Schicht nachzuheizen.
4. Hygienische Trinkwassererwärmung: Anstelle eines stehenden Warmwasserkessels empfiehlt sich eine außen am Speicher montierte Frischwasserstation. Das Trinkwasser wird im Durchlaufprinzip sekundenschnell über einen Plattenwärmetauscher erwärmt – das verhindert stehendes Wasser und schließt das Legionellenrisiko komplett aus, ohne dass der gesamte Speicher permanent auf über 60 °C gehalten werden muss.

Kosten und Wirtschaftlichkeit 2026: Ein konkretes Rechenbeispiel

Lohnt sich das Vierer-Gespann aus Wärmepumpe, bestehender Solarthermie, Photovoltaik und Stromspeicher? Wir betrachten ein typisches deutsches Einfamilienhaus (Baujahr 1998, 140 m² Wohnfläche, 4 Personen, bisheriger Wärmebedarf 16.000 kWh/Jahr, 8 m² funktionierende Solarthermie vorhanden).

Anschaffungskosten und KfW-Förderung 2026

Dank des Förderprogramms KfW 458 Heizungsförderung und der dauerhaften Umsatzsteuerbefreiung (0 % MwSt.) für Photovoltaikkomponenten gestalten sich die Investitionskosten 2026 wie folgt:

Hinweis zur Förderung: Wer die alte Öl- oder Gasheizung austauscht, erhält mindestens 30 % Grundförderung plus 20 % Klimageschwindigkeits-Bonus. Liegt das Haushaltseinkommen unter 40.000 Euro, greift zusätzlich der 30 % Einkommensbonus (gedeckelt auf maximal 70 % Zuschuss bis 21.000 Euro).

Jährliche Betriebskosten und Ersparnis

• Wärmebedarf gesamt: 16.000 kWh thermisch
• Deckung durch bestehende Solarthermie: ca. 3.200 kWh thermisch (ca. 20 % des Jahresbedarfs, vor allem Warmwasser im Sommer)
• Verbleibender Wärmebedarf für die Wärmepumpe: 12.800 kWh thermisch
• Strombedarf der Wärmepumpe (JAZ 3,8): 3.368 kWh elektrisch
• Davon solar gedeckt via PV und Speicher: ca. 1.850 kWh (55 % Autarkie beim Heizstrom)
• Netzstrombezug Wärmepumpe: 1.518 kWh × 34 Ct/kWh = 516 € / Jahr
• Netzstrombezug Haushalt (nach PV-Deckung): ca. 900 kWh × 34 Ct/kWh = 306 € / Jahr
• Einnahmen Einspeisevergütung (ca. 5.500 kWh Überschuss × 7,5 Ct): - 412 € / Jahr
• Gesamte jährliche Energiekosten (Strom und Wärme): ca. 410 € / Jahr (zuvor: ca. 2.400 € für Erdgas und Haushaltsstrom).

Die jährliche Gesamtersparnis beträgt rund 1.990 Euro. Das Gesamtsystem amortisiert sich unter Berücksichtigung künftig steigender CO₂-Preise in rund 14 bis 15 Jahren – bei einer technischen Lebensdauer von 20 bis 25 Jahren.

Szenarien-Vergleich: Solarthermie behalten, abreißen oder neu bauen?

Nicht jeder Hausbesitzer steht vor denselben Ausgangsbedingungen. Unser technologischer Vergleich zeigt, welcher Weg 2026 der wirtschaftlichste ist:

Praxistipps und typische Fallstricke bei der Umsetzung

Damit das Zusammenspiel in der Praxis reibungslos funktioniert, sollten Sie folgende Punkte mit Ihrem Heizungsbauer und Elektroinstallateur verbindlich klären:

1. Messkonzept im Zählerschrank (Kaskadenmessung vs. Einzelzähler):

Möchten Sie für die Wärmepumpe einen vergünstigten Heizstromtarif nach § 14a EnWG nutzen, fordern die Netzbetreiber eine Kaskadenmessung mit zwei Zweirichtungszählern. Nur so kann der PV-Strom vorrangig im Haushalt und nachrangig in der Wärmepumpe genutzt werden. Praxistipp 2026: Liegt Ihr Wärmepumpen-Stromverbrauch dank PV und Solarthermie unter 2.500 kWh Netzbezug pro Jahr, lohnt sich der zweite Zähler wegen der jährlichen Messstellengebühr (100–140 €/Jahr für moderne Messeinrichtungen) oft nicht mehr. Ein gemeinsamer Zähler spart Grundgebühren und vereinfacht den Zählerschrank.

1. Stagnationsschutz der Solarthermie im Hochsommer:

Wenn an heißen Julitagen der Pufferspeicher bereits mittags 85 °C erreicht, schaltet die Solarpumpe ab. Die Solarflüssigkeit in den Kollektoren verdampft (Stagnation). Achten Sie darauf, dass das Ausdehnungsgefäß der Solarthermie ausreichend dimensioniert ist und die Solarregelung über eine Kühlfunktion (nächtliche Rückkühlung über den Kollektor) verfügt, um die Lebensdauer des Wärmeträgermediums zu schützen.

1. Kompressor-Takten durch Mindestlaufzeiten verhindern:

Wird die Wärmepumpe über die SG-Ready-Schnittstelle bei jeder kleinen Wolke ein- und ausgeschaltet, verschleißt der Verdichter vorzeitig. Konfigurieren Sie im Wechselrichter eine Mindesteinschaltdauer von mindestens 30 Minuten und eine Hysterese von mindestens 4 bis 5 Kelvin für die Speichertemperatur.

1. Dimensionierung des Stromspeichers nicht übertreiben:

Ein überdimensionierter Batteriespeicher rechnet sich in Kombination mit einer Wärmepumpe selten, da im Winter kaum Reststrom zum Speichern übrig bleibt. Als Faustformel gilt: 1 kWh nutzbare Speicherkapazität pro 1.000 kWh Haushaltsstrombedarf (typischerweise 8 bis 10 kWh für ein Einfamilienhaus). Näheres hierzu erläutert unser Leitfaden zur Berechnung der Stromspeicher-Größe.

Checkliste: Schritt für Schritt zur optimalen Anlagenkopplung

• [ ] Schritt 1: Zustand der bestehenden Solarthermie prüfen – Druckprüfung, Frostschutzgehalt des Glykols (mind. −25 °C) und Zustand der Kollektorgläser kontrollieren. Ist die Anlage älter als 20 Jahre und undicht, ist ein Rückbau zu Gunsten von PV wirtschaftlicher.
• [ ] Schritt 2: Heizlast und Pufferspeicher dimensionieren – Heizlastberechnung nach DIN EN 12831 durchführen; multivalenten Schichtenspeicher (ca. 50–75 Liter pro kW Heizlast der Wärmepumpe plus Solaranteil) auswählen.
• [ ] Schritt 3: KfW-Zuschuss 458 vor Auftragsvergabe sichern – Liefer- und Leistungsvertrag mit aufschiebender Bedingung der Förderzusage abschließen und Antrag im Portal "Meine KfW" einreichen.
• [ ] Schritt 4: Elektroinstallation und HEMS abstimmen – Kompatibilität zwischen Wechselrichter, Batteriespeicher und Wärmepumpen-Regelung via SG Ready (Relais) oder EEBUS / Modbus TCP sicherstellen.
• [ ] Schritt 5: Regelparameter einstellen – Prioritätenkaskade im HEMS festlegen (Haushalt -> Speicher -> Wärmepumpe -> Wallbox), Einschaltschwellen für thermische Überhitzung definieren.
• [ ] Schritt 6: Hydraulischer Abgleich und Inbetriebnahme – Obligatorischen hydraulischen Abgleich (Verfahren B) dokumentieren lassen, um die Fördergelder abzurufen.

Fazit: Das Maximum an Unabhängigkeit herausholen

Die Kombination aus Wärmepumpe, Photovoltaik, Stromspeicher und Solarthermie ist die Königsklasse der privaten Eigenheim-Versorgung. Wer eine intakte Solarthermieanlage auf dem Dach hat, sollte diese beim Umstieg auf eine Wärmepumpe keinesfalls voreilig abreißen: Sie verschafft der Wärmepumpe eine monatelange Sommerpause, senkt den Hilfsstromverbrauch und entlastet das Gesamtbudget.

Entscheidend für den wirtschaftlichen Erfolg sind die hydraulische Entkopplung über einen hochwertigen Schichtspeicher und die klare Priorisierung der Stromverteilung im HEMS. Wenn der Sonnenstrom zuerst die Haushaltsverbraucher speist, danach die Batterie füllt und überschüssige Spitzen als Nutzwärme im Wasser puffert, sinken die jährlichen Energiekosten auf ein absolutes Minimum.
